Rolamento de bola de contato de quatro pontos de diâmetro duplo de diâmetro de diâmetro Fornecedores

Jiangsu Manchen Transmission Technology Co., Ltd. Lar / Produto / Rolamento de bola de contato de quatro pontos de diâmetro duplo de diâmetro de diâmetro
  • Rolamento de bola de contato de quatro pontos de diâmetro duplo de diâmetro de diâmetro

Rolamento de bola de contato de quatro pontos de diâmetro duplo de diâmetro de diâmetro

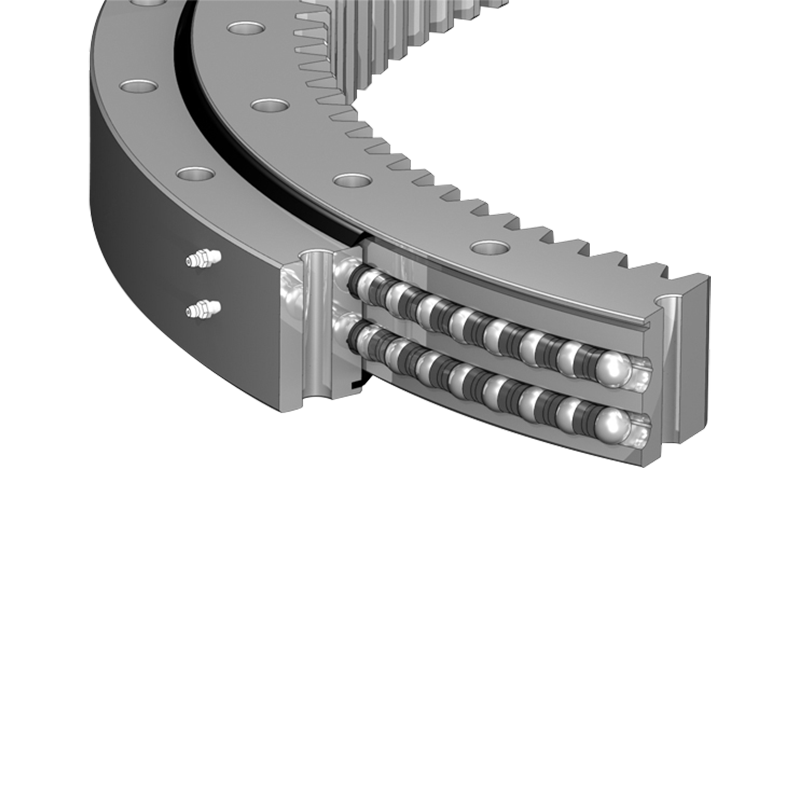

O mancal de bola de contato de quatro pontos de diâmetro de dois pontos é caracterizado por seus elementos de rolamento (bolas), fazendo contato com as pistas em quatro pontos, e os elementos rolantes com o mesmo diâmetro. Esse design permite que o rolamento suporta simultaneamente cargas multidirecionais, incluindo cargas axiais, cargas radiais e momentos de inclinação. Esse design garante alta rigidez e estabilidade, tornando-o adequado para aplicações de alta carga.

O design da bola de duas fileiras aumenta o número de pontos de contato, distribuindo a carga e reduzindo a pressão em cada bola de aço, estendendo assim a vida útil do serviço do rolamento. A configuração de contato de quatro pontos permite ter um desempenho excelentemente sob cargas complexas, especialmente em aplicações que requerem manuseio de carga multidirecional simultâneo. Além disso, reduz efetivamente a ocorrência de derrapagem do elemento rolante, aumentando a rigidez do rolamento e melhorando sua estabilidade. O mancal de bola de contato de quatro pontos de diâmetro de dois pontos se aplica a máquinas de alta precisão e alta confiabilidade, como máquinas de construção (por exemplo, escavadeiras, guindastes), equipamentos de energia eólica, dispositivos médicos e antenas de radar. Sua alta capacidade e precisão portador de carga tornam a escolha ideal para essas aplicações exigentes.

Esse rolamento de galho apresenta um design compacto e uma instalação fácil, reduzindo significativamente os requisitos gerais de peso e espaço do equipamento. Seu desempenho de vedação impede efetivamente a entrada de poeira e contaminantes, garantindo confiabilidade operacional a longo prazo. Além disso, o rolamento requer manutenção relativamente simples; A lubrificação e inspeção periódica podem garantir sua operação estável a longo prazo.

O mancal de bola de contato de quatro pontos de diâmetro de dois pontos é fabricado a partir de aço de liga de alta resistência, que passa por processos de têmpera e tempeamento para garantir suas propriedades mecânicas e resistência ao desgaste. As pistas e as bolas são usinadas com precisão, garantindo a suavidade das superfícies de contato e o aperto do ajuste, aumentando ainda mais a capacidade de carga do rolamento e a suavidade operacional. Como fabricante profissional de rolamentos de galho, estamos comprometidos em fornecer aos nossos clientes produtos de alta qualidade e de alto desempenho. Para citações, entre em contato conosco.

CONTATE-NOS Jiangsu Manchen Transmission Technology Co., Ltd.

Características técnicas

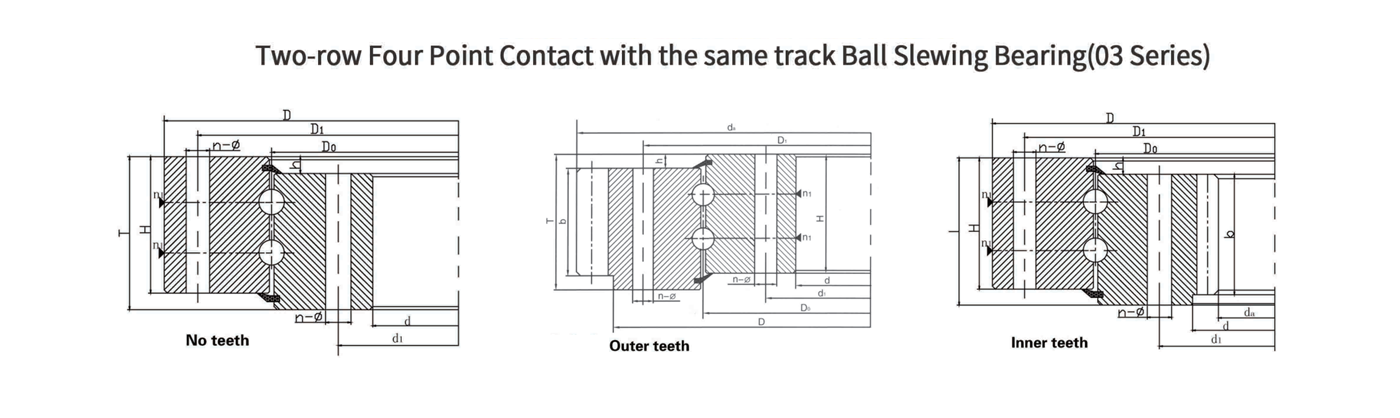

03 Série de parâmetros básicos
Número de série Tamanho básico Tamanho da configuração Tamanho de montagem Tamanho estrutural Dados de engrenagem Dados externos da engrenagem Dados internos de engrenagem
Sem dentes Dentes externos Dentes internos D d T D1 D1 Orifício do parafuso Orifício de parafuso n N1 H h b m da Z da Z
Tipo 0 Tipo 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Produtos recomendados

MANTENHA CONTATO

SUBMIT
Sobre nós
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

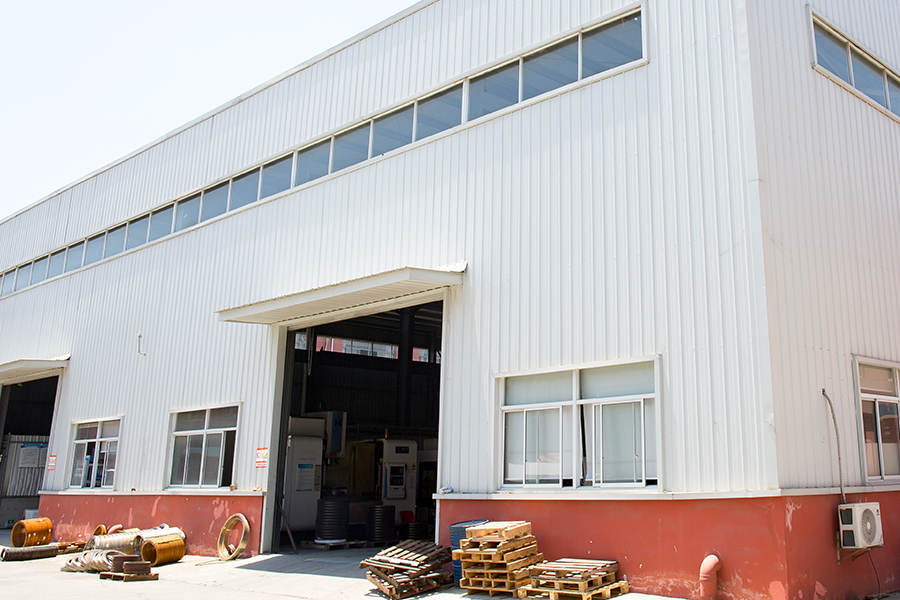

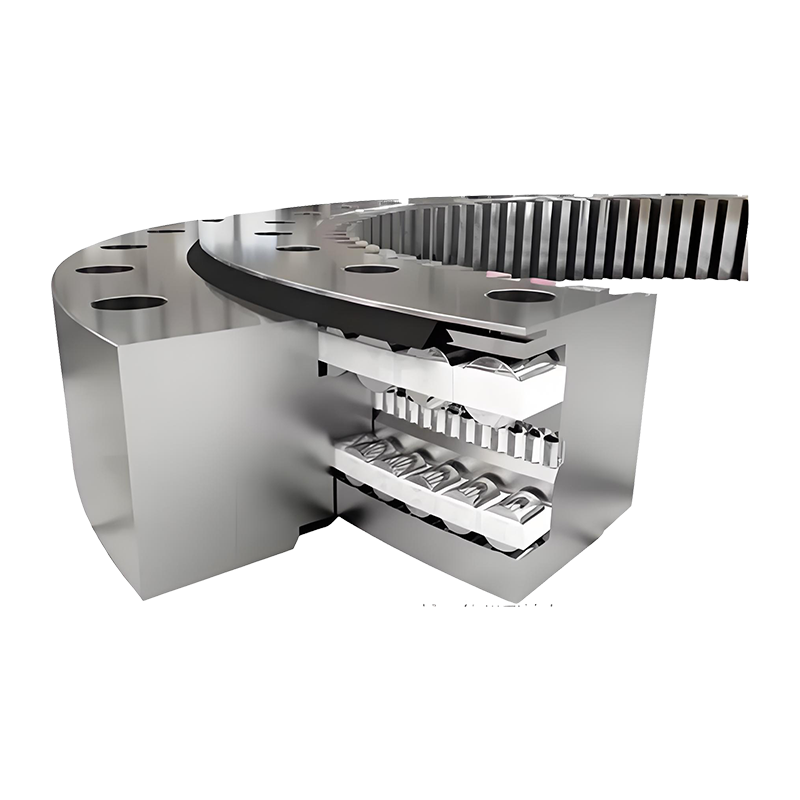

A Jiangsu Manchen Transmission Technology Co., Ltd, foi criada em 2019. Somos confiáveis ​​rolos de rolos de três linhas (13 séries) fabricantes e fornecedores na China. Também somos uma empresa de fabricação profissional que integrará o design, pesquisa e desenvolvimento, fabricação e vendas. A empresa está localizada na cidade de Huangtu, na cidade de Jiangyin, na província de Jiangsu, com transporte muito conveniente. A empresa possui condições técnicas maduras e equipamentos bem equipados. Seus produtos são amplamente utilizados em robôs industriais, equipamentos médicos, máquinas de engenharia, máquinas portuárias, equipamentos de proteção ambiental, indústria fotovoltaica e outros campos. A empresa sempre adere à filosofia de negócios corporativos da "Qualidade Primeira Cooperação ganha-ganha" para fornecer serviços de alta qualidade e produtos confiáveis ​​para clientes novos e antigos. Forneça às empresas uma gama completa de soluções para ajudá -las a melhorar seu nível de gerenciamento e capacidade de produção, para que as empresas sempre possam manter a competitividade na concorrência feroz do mercado e alcançar um rápido e estável desenvolvimento de empresas.

Certificado de honra
Notícias
Conhecimento do produto

Método para mancal de bola de contato de quatro pontos de diâmetro de dois pontos para suportar cargas axiais e radiais

Rolamentos de bola de contato de quatro pontos de diâmetro duplo de diâmetro são projetados para lidar com cargas axiais e radiais de maneira eficaz. Aqui está uma visão geral de como esses rolamentos gerenciam essas cargas:
Distribuição e design de carga: Recursos de design: Contato de quatro pontos: Cada bola no rolamento faz contato com as pistas em quatro pontos. Essa configuração permite que o rolamento lide com cargas combinadas de maneira mais eficaz, pois os pontos de contato distribuem as forças na superfície do rolamento.
Mecanismos de rolamento de carga: Cargas radiais: a carga radial é suportada pelos pontos de contato entre as bolas e as pistas. O design do rolamento permite que as bolas suportem essas cargas uniformemente na circunferência do rolamento, minimizando a concentração de tensão. Cargas Axiais: O projeto de contato de quatro pontos também permite que o rolamento suporta cargas axiais em ambas as direções. As bolas fazem contato com as pistas em ângulo, permitindo que elas carreguem forças axiais de maneira eficaz. As bolas de diâmetro igual ajudam a distribuir uniformemente essas forças axiais através do rolamento.
Mecanismos operacionais: Manuseio de carga radial: ângulo de contato: as bolas estão dispostas em um ângulo nas pistas, o que lhes permite dar cargas radiais. O ângulo de contato é normalmente otimizado para garantir que a carga radial seja distribuída uniformemente pela superfície do rolamento. Esse movimento de rolamento reduz o atrito e o desgaste.
Manuseio de carga axial: Projeto de contato de quatro pontos: O design do contato de quatro pontos permite que o rolamento lide com cargas axiais de maneira eficaz, criando vários pontos de contato que espalham a carga. Esse design permite que o rolamento lide com forças axiais significativas sem deformação ou desgaste excessivo. Compartilhamento de carga: as bolas de diâmetro igual no rolamento ajudam a compartilhar a carga axial uniformemente em todo o rolamento. Essa capacidade de compartilhamento de carga aumenta a estabilidade do rolamento e reduz o risco de estresse localizado.
Vantagens do projeto da fila dupla: aumento da capacidade de carga: o design da fileira dupla fornece uma área de contato maior em comparação com os rolamentos de linha única, o que aumenta a capacidade geral de carga. Isso torna o rolamento adequado para aplicações com altos requisitos de carga axial e radial. Estabilidade melhorada: a configuração da fila dupla aumenta a estabilidade do rolamento, distribuindo as cargas de maneira mais uniforme. Essa estabilidade ajuda a reduzir as vibrações e melhorar o desempenho geral do rolamento. Reduziu a deformação: a distribuição uniforme de cargas ajuda a minimizar a deformação e o desgaste, o que prolonga a vida útil do rolamento.
Considerações de aplicação: Critérios de seleção: Requisitos de carga: Ao selecionar um rolamento de escalada de bola de contato de quatro pontos de diâmetro de diâmetro duplo, é importante considerar as cargas axiais e radiais máximas que o rolamento experimentará em suas condições de aplicação. Certifique -se de que o rolamento seja projetado para lidar com essas condições de maneira eficaz.
Instalação e manutenção: Instalação adequada: A instalação correta é crucial para a distribuição ideal de carga e o desempenho do rolamento. Certifique -se de que o rolamento esteja alinhado corretamente e que as superfícies de montagem estejam limpas e livres de detritos. Manutenção Regular: Inspeção e manutenção regulares são essenciais para garantir que o rolamento continue a executar efetivamente. Isso inclui a verificação de sinais de desgaste, garantindo lubrificação adequada e abordar qualquer problema imediatamente.
O mancal de bola de contato de quatro pontos de diâmetro de dupla linha foi projetado para lidar com cargas axiais e radiais através de seus recursos exclusivos de design e mecanismos operacionais. Ao utilizar o contato de quatro pontos e as bolas de diâmetro igual, o rolamento alcança distribuição efetiva de carga, maior capacidade de carga e maior estabilidade. Seleção, instalação e manutenção adequadas são essenciais para garantir o desempenho e a longevidade ideais do rolamento em várias aplicações.

Serviços de garantia e suporte fornecidos por dupla linha de diâmetro igual

Serviços de garantia e suporte para Rolamentos de bola de contato de quatro pontos de diâmetro duplo de diâmetro são cruciais para garantir que os rolamentos tenham desempenho de maneira confiável ao longo de sua vida útil. Esses serviços geralmente incluem vários aspectos relacionados à garantia da qualidade do produto, suporte ao cliente e manutenção. Aqui está uma visão geral do que esperar:
Cobertura da garantia: Termos típicos da garantia: Duração: Garantias para mancais de escalada de bola de contato de quatro pontos de diâmetro de dois pontos geralmente variam de 1 a 3 anos, dependendo do fabricante e do produto específico. Escopo de cobertura: as garantias geralmente cobrem defeitos em materiais e trabalho. Isso inclui questões como defeitos de fabricação, tratamento térmico inadequado ou falhas de materiais. Exclusões: exclusões comuns podem incluir danos causados ​​por instalação inadequada, uso indevido, negligência, falta de manutenção ou fatores externos, como condições ambientais ou impactos acidentais.
Processo de reivindicação: Documentação: Para reivindicar uma garantia, os clientes normalmente precisam fornecer prova de compra, informações detalhadas sobre o defeito e potencialmente fotografias ou amostras do rolamento defeituoso. Inspeção: o fabricante pode exigir que o rolamento seja inspecionado ou devolvido para a análise para determinar a causa da falha e a validação da garantia.
Suporte técnico: Suporte pré-vendas: Seleção do produto: Assistência na seleção do modelo de rolamento apropriado com base nos requisitos de aplicativos, condições de carga e ambiente operacional. Especificações técnicas: Fornecendo informações técnicas e especificações detalhadas para ajudar os clientes a tomar decisões informadas. Postagem Suporte para garantir o máximo de apoio a otimes do que o Optimal Optimal, para garantir o máximo de apoio ao máximo.
Solução de problemas: oferecendo suporte para diagnosticar e resolver problemas relacionados ao desempenho do rolamento, incluindo ruídos anormais, desgaste excessivo ou problemas operacionais.
Atendimento ao cliente: Tempo de resposta: Consultas e solicitações de suporte: Resposta imediata às consultas e solicitações de suporte do cliente, geralmente dentro de um prazo especificado (por exemplo, 24-48 horas). Canais de serviço: Comunicação: o suporte pode ser fornecido através de vários canais, incluindo telefone, email ou bate-papo on-line.
Suporte no local: em alguns casos, o suporte no local ou o serviço de campo pode estar disponível, especialmente para questões complexas ou instalações em larga escala.
Treinamento e recursos: Recursos educacionais: Documentação: Fornecimento de manuais detalhados de produtos, guias de instalação e instruções de manutenção. Programas de treinamento: Oferecendo sessões de treinamento ou workshops para clientes e distribuidores sobre a instalação, manutenção e solução de problemas comuns e sites e sites: acessos a recursos on -line, como artigos técnicos, faixas.
Serviços de substituição e reparo: Substituição: Política de substituição: Se um rolamento estiver com defeito na garantia, o fabricante poderá fornecer um rolamento de substituição sem custo adicional. vezes.
Garantia da qualidade: Controle de qualidade: Procedimentos de inspeção: Informações sobre as medidas de controle de qualidade usadas durante a fabricação para garantir que os rolamentos atendam aos padrões especificados. Certificações: Fornecendo detalhes sobre certificações ou padrões relevantes do setor.
Serviços de garantia e suporte para mancais de bola de contato de quatro pontos de diâmetro de dupla linha são projetados para garantir a satisfação do cliente e a confiabilidade do produto. Eles normalmente incluem cobertura para defeitos, suporte técnico, orientação de instalação, consultoria de manutenção e acesso a recursos educacionais. A compreensão desses serviços ajuda os clientes a tomar decisões informadas e garante que eles recebam o apoio necessário ao longo da vida útil do rolamento.
