Anéis giratórios industriais: os heróis desconhecidos da rotação pesada

No mundo da maquinaria industrial, onde cargas enormes encontram movimentos precisos, um componente se destaca como o facilitador crítico: o Rolamento de anel giratório industrial . Muito mais do que um simples rolamento, é a espinha dorsal robusta e rotacional que permite que guindastes girem, escavadeiras escavem, turbinas eólicas rastreiem o vento e conjuntos de radares escaneiem o horizonte. Esses anéis altamente projetados são burros de carga silenciosos, facilitando a rotação suave e controlada sob cargas extremas e condições adversas.

Além dos rolamentos básicos: Definindo o anel giratório

Um anel giratório industrial (também conhecido como rolamento giratório, rolamento de mesa giratória ou rolamento rotativo) é um rolamento de elemento rolante de grande diâmetro projetado para lidar com simultaneamente :

• Cargas Axiais: Forças que atuam paralelamente ao eixo de rotação (como o peso da lança de um guindaste).

• Cargas radiais: Forças que atuam perpendicularmente ao eixo (como o vento empurrando lateralmente a nacela de uma turbina).

• Momentos de reviravolta: Forças que tendem a tombar ou inclinar a estrutura (um grande desafio em aplicações como escavadeiras ou elevadores pesados).

Ao contrário dos rolamentos menores, os anéis giratórios são normalmente projetados de forma personalizada ou selecionados em extensos catálogos para atender aos requisitos específicos de carga, tamanho, ambiente e montagem da aplicação. Eles se integram diretamente à estrutura da máquina, muitas vezes servindo eles próprios como elemento estrutural primário.

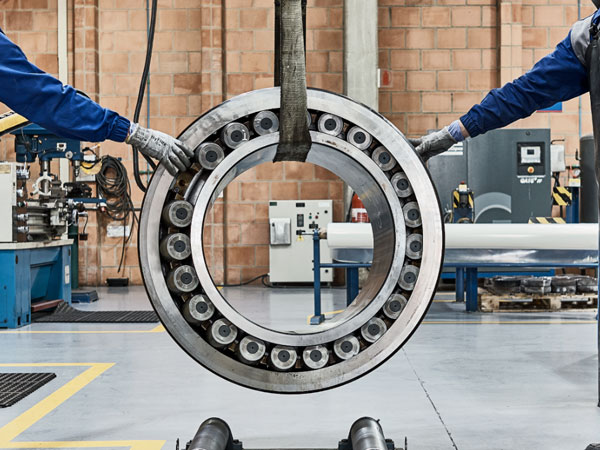

Anatomia e Função Central

Embora os designs variem, os elementos principais definem os anéis giratórios industriais:

1. Anéis: Dois anéis concêntricos (interno e externo), geralmente feitos de liga de aço forjado de alta resistência. Um anel normalmente possui dentes de engrenagem (internos ou externos) integrados para mecanismos de acionamento.

2. Elementos rolantes: Esferas ou rolos (cilíndricos ou cônicos) que transmitem cargas entre os anéis. O arranjo determina o tipo de rolamento e sua capacidade de manuseio de carga.

3. Pistas: Ranhuras usinadas com precisão nos anéis onde correm os corpos rolantes. O tratamento térmico (endurecimento por indução) garante durabilidade.

4. Selos: Crítico para excluir contaminantes (poeira, água, areia) e reter a lubrificação. Existem diversas opções de vedação para diferentes ambientes.

5. Sistema de Lubrificação: As graxeiras e os canais garantem que os elementos rolantes e as pistas sejam devidamente lubrificados para longa vida útil e operação suave. Sistemas centralizados de autolubrificação são comuns.

6. Furos de montagem: Um padrão de furos roscados ou lisos em ambos os anéis para aparafusamento seguro às estruturas de suporte e rotativas da máquina.

Tipos dominantes: design correspondente ao carregamento

As duas configurações mais prevalentes são:

1. Rolamento de esferas de contato de quatro pontos de uma carreira:

   • Estrutura: Uma única fileira de bolas correndo em uma pista de arco gótico.

   • Capacidade: Excelente no manuseio simultâneo de cargas axiais, radiais e de momento combinadas. Design altamente compacto.

   • Ideal para: Cargas moderadas, aplicações que exigem compactação (guindastes, escavadeiras leves, plataformas giratórias de movimentação de materiais, scanners médicos).

2. Rolamento de rolo cruzado:

   • Estrutura: Dois conjuntos de rolos cilíndricos dispostos perpendicularmente (cruzados) entre os anéis. Os rolos alternam a direção.

   • Capacidade: Rigidez superior e capacidade de carga de momento muito elevada devido ao contato linear dos rolos. Lida com altas cargas axiais e de momento com eficiência.

   • Ideal para: Aplicações de alta precisão, cargas de momento muito elevadas, situações que exigem rigidez máxima (escavadeiras pesadas, braços robóticos, mesas giratórias de precisão, perfuradoras de túneis, grandes pedestais de radar).

Outras variantes incluem esfera de duas carreiras, rolo de três carreiras (para cargas extremamente altas) e designs especializados.

Para onde eles vão: aplicações industriais críticas

Os anéis giratórios são indispensáveis ​​nas indústrias pesadas:

1. Construção e Mineração:

   • Escavadeiras (balanço da lança, rotação da casa)

   • Guindastes Móveis (balanço da lança, rotação da estrutura superior)

   • Guindastes de Torre (giro de lança e contra-lança)

   • Bombas de concreto (articulação de lança)

   • Pás e Draglines de Mineração

2. Energia Eólica:

   • Sistemas de guinada: Girando toda a nacela para enfrentar o vento.

   • Sistemas de passo: Ajustando o ângulo das lâminas individuais (anéis menores).

3. Manuseio de materiais:

   • Guindastes Portuários (Ship-to-Shore, RTGs)

   • Empilhadores/Recuperadores

   • Empilhadeiras rotativas e selecionadoras de pedidos

   • Plataformas giratórias de armazenamento automatizado

4. Defesa e Aeroespacial:

   • Pedestais de radar e antena parabólica

   • Torres lançadoras de mísseis

   • Torretas de armas

   • Carregadores de carga para aeronaves

5. Máquinas Industriais:

   • Posicionadores e manipuladores de soldagem

   • Tabelas de Indexação (CNC, montagem)

   • Braços Robóticos (juntas para serviços pesados)

   • Equipamento de imagem médica (tomografia computadorizada, scanners PET)

   • Equipamento de embalagem e processamento

Principais especificações e fatores de seleção

Escolher o anel giratório correto é fundamental para segurança, desempenho e longevidade. Os fatores críticos incluem:

• Avaliações de carga: Capacidades dinâmicas e estáticas axiais, radiais e de momento (geralmente definidas pela ISO 281 ou similar).

• Rigidez: Resistência à deformação sob carga (crucial para a precisão).

• Especificações da engrenagem: Módulo, número de dentes, grau de precisão (se acionado).

• Tamanho e dimensões: Diâmetro do furo, altura total, círculo do parafuso.

• Material e Endurecimento: Classe de aço, dureza da pista (por exemplo, HRC 58-62).

• Vedação: Classificação IP (Ingress Protection), compatibilidade de material de vedação.

• Lubrificação: Tipo, intervalos, método (manual, autolubrificação).

• Condições Ambientais: Faixa de temperatura, exposição a poeira, água, produtos químicos, névoa salina.

• Montagem: Projeto de interface, requisitos de parafusos, considerações de pré-carga.

• Certificações: Padrões específicos do setor (por exemplo, DNV-GL para offshore, AGMA para engrenagens).

O futuro da rotação: tendências na tecnologia de anéis giratórios

A inovação continua a ultrapassar os limites:

• Materiais e revestimentos avançados: Melhor resistência ao desgaste, proteção contra corrosão e vida útil à fadiga.

• Sensoriamento Integrado (IoT): Rolamentos equipados com sensores para monitoramento de vibração, temperatura, carga e lubrificação, possibilitando manutenção preditiva.

• Soluções de vedação aprimoradas: Materiais e designs aprimorados para maior vida útil em ambientes extremos (mineração profunda, offshore).

• Leveza: Projetos otimizados usando análise de elementos finitos (FEA) e materiais avançados para reduzir o peso sem sacrificar a resistência.

• Maior precisão: Para aplicações exigentes como robótica e fabricação de alta precisão.

• Foco na Sustentabilidade: Vida útil mais longa, programas de remanufatura e lubrificantes ecologicamente corretos.

Conclusão: o ponto crucial

Os anéis giratórios industriais são mais do que apenas componentes; eles são os pontos de articulação fundamentais sobre os quais dependem imensas forças e movimentos críticos. Seu design robusto, engenharia de precisão e grande capacidade de carga os tornam insubstituíveis para capacitar o maquinário pesado que constrói nosso mundo, gera energia limpa e executa tarefas industriais exigentes. Compreender seus tipos, capacidades e critérios de seleção é essencial tanto para engenheiros quanto para operadores. À medida que as máquinas se tornam maiores, mais inteligentes e operam em ambientes mais severos, a evolução contínua da tecnologia de anéis giratórios garante que elas continuem sendo a base rotativa e confiável da indústria moderna. Ao especificar para rotação pesada, escolher o anel giratório correto não é apenas uma decisão de engenharia – é um compromisso com a segurança, confiabilidade e sucesso operacional.
